Everlight: Chip Scale Gehäuse CSP

LEDs haben die Beleuchtungstechnik und ihre Möglichkeiten revolutioniert. Auch bei der Leistungsfähigkeit der LEDs ist kein Ende in Sicht. Technologien wie Flip-Chip setzen neue Maßstäbe bei Energieeffizienz und Lichtqualität.



Mit Chip-Scale-Gehäusen (CSP) geht Everlight jetzt einen Schritt weiter. Indem er LEDs während der Chip-Produktionsphase ummantelt, werden diese noch kleiner. Mit der Verpackung der LED auf Wafer-Stufe kann die fertige LED tatsächlich genauso groß sein wie der Chip selbst.



Die Reduzierung der LED-Größe minimiert die Herstellungskosten, verbessert die optische Performance und die Wärmeleitfähigkeit. Durch diese verbesserten thermischen Eigenschaften lassen sich CSP-LEDs bei gleicher Lebensdauer mit höheren Stromstärken betreiben.





Abb. 1 - Everlight CSP Top View LED



Die 0603 CSP-LED (CSP0603AN101-WP30300563001-3T) ist viel kleiner als allgemeine Komponenten und ermöglicht somit kleinere Platinengrößen, eine höhere Packungsdichte, einen reduzierten Lagerplatz und schließlich kleinere Geräte.



Produktmerkmale auf einen Blick

  • Abmessung: 0,6 x 0,3 x 0,15mm,
  • durch Flip-Chip-Technologie kein wire bonding notwenig,
  • keine Schattenbildung,
  • Abstrahlwinkel größer 120°C,
  • geeignet für Dampfphasenlötung, Infrarot-Reflow- und Wellenlötprozesse,
  • automatisch bestückbar,
  • gegurtet auf Rolle (8mm Tape),
  • RoHS konform,
  • EU REACH konform,
  • halogenfrei (Br<900ppm,CI<900ppm,Br+CI<1500ppm).

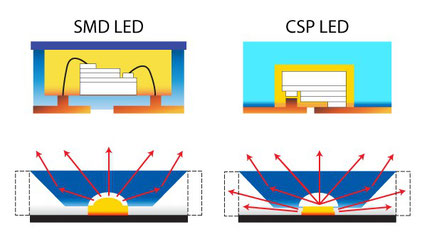

Abb. 2 – Vergleich SMD-LED und CSP-LED


Über den Hersteller:



EVERLIGHT Electronics Co., Ltd. wurde 1983 in Taipei, Taiwan gegründet. Unter dem Vorsitz von Robert Yeh verfügt EVERLIGHT über 36 Jahre Erfahrung in Forschung und Entwicklung. Internationale Tätigkeit, hohe Verlässlichkeit und ein hervorragendes Markenimage spiegeln sich in der Position unter den weltweit Top 4 LED-Herstellern wider. Heute ist EVERLIGHT ein international tätiges Unternehmen mit über 6400 Mitarbeitern weltweit.



Der Hersteller verfügt über ein breit gefächertes Produktportfolio, das von Low Power LEDs, bis hin zu Ultra High Power LEDs, bedrahteten und SMD-LEDs bis hin zu Through-hole LEDs to SMD LEDs, LED Lichtmodulen, digitalen Displays, Optokopplern und Infrarotstrahlern reicht. Die Produkte werden für Automotive-Anwendungen, TFT, Leitsysteme und Konsumgüter eingesetzt.
