Der CT220 ist ein kontaktloser Stromsensor mit hoher Linearität und hoher Auflösung.
Er misst das Magnetfeld des Stroms, der durch eine Sammelschiene oder eine Leiterplatte fließt (PCB)und das bis zu mehreren 1000 Ampere.
Der Sensor liefert einen analogen Ausgangsspannung, die proportional zum Strom verläuft. Der CT220 ist somit eine ideale Lösung zur berührungslosen Stromerfassung für Anwendungen, die eine hervorragende Isolation und genaue Strommessungen benötigen. Die vier Varianten des CT220 erfassen folgende Magnetfelder: ±1,5mT, ±5,0mT, ±10,0mT und ±15,0mT.
Abb. 1 und 2: Crocus Technology CT220
Produkt-Features auf einen Blick:
- Für AC & DC geeignet,
- Messbereich 5 mA bis >1kA,
- Versorgungsspannung: 2,7 V bis 5,5 V,
- Abtastfrequenz fS = 200 kHz,
- Betriebstemperatur -40°C bis +125°C.
Abb. 3: Crocus Technology Teilenummernschlüssel

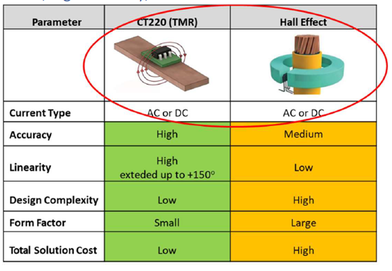

Abb. : Vergleich zweier möglicher Technologien zur Strommessung
Über den Hersteller:
Crocus Technology wurde 2004 in Grenoble gegründet und ist ein Halbleiter-Startup-Unternehmen, das die magnetoresistive Direktzugriffsspeichertechnologie (MRAM) entwickelt hat.
Die Produkte des Unternehmens stammen aus einem Spintec-Labor in Grenoble. Die Technologie ist für eigenständige und eingebettete Chip-Anwendungen lizenziert. Das Unternehmen verlegte schließlich seinen Hauptsitz nach Santa Clara, Kalifornien, behielt jedoch seine technische Basis in Grenoble bei.
Sie möchten gerne mehr über Crocus Technology in Erfahrung bringen? Oder Sie benötigen Datenblätter, Freigabemuster oder Beratung?
Zögern Sie nicht, uns zu kontaktieren. Wir stehen gerne für nähere Auskunft bereit.
