Das Highlight von FASTRON: Die CAN Bus Drossel

FASTRON Logo

FASTRON hat vor etwa 2 Jahren den Bereich der Common Mode Chokes ins Sortiment aufgenommen. Erklärtes Ziel war es sich von den vorhandenen Lösungen durch Verbesserung der Funktion und Spezifikation abzuheben. Marktrecherchen ergaben, dass dem kapazitiven Anteil der Spule bei hohen Taktfrequenzen des Nutzsignales mehr Augenmerk gewidmet werden soll.



Chipset Hersteller empfehlen einen kapazitiven Wert <12pF zwischen den beiden Wicklungen.

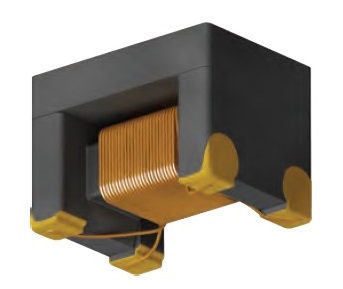

FASTRON Common mode filter CAN bus
Abb.1.: Common mode filter CAN bus

Die Type 1812CMF-101 (100µH) wurde vom FTZ hinsichtlich des Dämpfungsverhaltens nach IEC62228-3, Annex D und hinsichtlich des kapazitiven Verhaltens basierend auf der Norm CiA 110 getestet und entsprechend positiv bewertet.

Weitere Common Mode Chokes sind der Bauform 1812 mit 11µH, 22µH und 50µH sowie CMFE für das Ethernet Protokoll (100MBit) verfügbar. Auch die 1210er Bauform wurde bereits erfolgreich etabliert.

FASTRON Werteübersicht 1812-CMF-Serie
Abb.2.: Werteübersicht 1812-CMF-Serie

Die Typen werden vorrangig im Automobil- und Industriebereich sowie in der Automatisierung eingesetzt. Anwendungsbeispiele sind wie folgt:

  • Netzfilter
  • Ethernet-Netzwerke
  • CAN-bus
  • USB
  • Breitband-Geräuschunterdrückung
  • EMV-Schaltkreisschutz
  • u.v.m.

Das Portfolio von FASTRON ist IATF- und AECQ-zertifiziert, somit sind neben den HF Drosseln für die Anpassung von Funkapplikationen auch die Powerchokes für Schaltreglerdesigns für den automobilen Markt qualifiziert.

Der Hersteller zeichnet sich besonders durch Kundenorientierung aus: Individuelle, den Bedürfnissen entsprechende, Anpassungen – speziell bei Sensorspulen – werden von FASTRON gerne umgesetzt.





Weitere Informationen, wie Datenblätter, Freigabemuster, Bestellinformationen und Beratung, erhalten Sie bei AEK GmbH.


Über den Hersteller:



FASTRON wurde 1978 gegründet und befindet sich in Privatbesitz. Das Wissen und Know-how des Unternehmens liegt im Bereich Chip- bis hin zu Power-Induktivitäten, bedrahtete, SMD, magnetisch geschirmte und ungeschirmte Drosseln, mechatronische Baugruppen und kundenspezifische MR-Spulen.



Von Deutschland aus hat sich FASTRON zu einer multinationalen Gruppe mit über 1.000 Mitarbeitern entwickelt. Entwicklungs-, Produktions- und Vertriebsstandorte befinden sich in Deutschland, Malaysia, Ungarn und Amerika.



FASTRON-Induktivitäten entsprechen der RoHS-Verordnung und werden nach europäischen Qualitätsstandards produziert. Alle Standorte sind gemäß den Normen ISO9001, ISO14001 und TS16949 zertifiziert. Im Automobilbereich mit entsprechender AEC-Q200-Qualifizierung.
