Die neue HSG73P-Serie von KOA hat etwa die siebenfache Pulsbelastungs-Kapazität im Vergleich zu Standard Flachchip-Widerständen. Wegen des speziellen Trimmings ist auch eine höhere Dauernennleistung gegeben. Das bedeutet, dass bereits existierende Anwendungen aufgewertet bzw. „hochgefahren“ werden können: HSG73P kann auf das Pad des sonst üblichen Bauteils gesetzt werden, erhöht die Leistungsfähigkeit der Leiterplatte jedoch ohne Änderung des Layouts.
Die Serie ist in den gängigen Baugrößen 0402, 0603, 0805 und 1206 erhältlich.
Abb. 1: HSG73P-Serie
Die wichtigsten Merkmale im Überblick:
- Hohe Leistung bei über +155°C,
- ausgezeichnete Pulsleistung,
- 270W für 10µs in der Baugröße 1206,
- hohe Bauteilverlässlichkeit,
- Wertespektrum 1 Ohm bis 10 Ohm,
- Toleranzen 1% und 5%,
- Zinn-beschichtete Elektroden für Lötbefestigung (+155°C),
- Gold-beschichtete Elektroden für Befestigung mit leitfähigem Kleber (+200°C),
- AEC-Q200 getestet.
Applikationsbeispiele:
Im Automobilbereich wird die Serie beispielsweise eingesetzt für
- Leistungssteuerungs-Einheiten,
- Getriebe-Elektronik oder
- Motorsensoren.
Im Industriebereich wird die Serie beispielsweise eingesetzt für
- Antriebsmodule,
- Hochtemperaturelektronik oder
- Energieversorgung

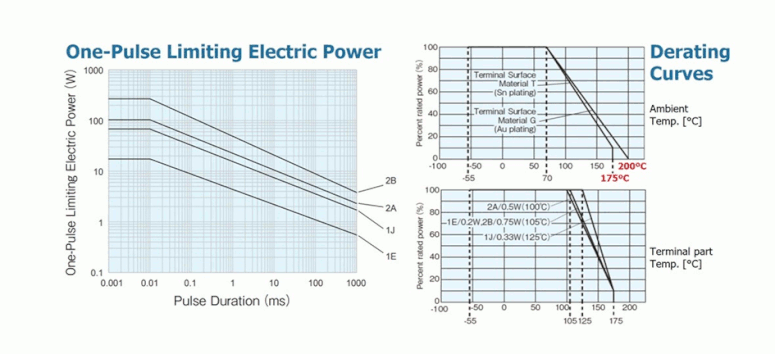

Abb. 2: One-Pulse Limiting Electric Power; Derating Curves
Abb. 3: Produkt- und Bestellinformationen
Über den Hersteller:
Die KOA Corporation wurde 1940 in Japan gegründet und ist inzwischen mit 23 Fabriken weltweit vertreten. Das Unternehmen beschäftigt etwa 4000 Mitarbeiter und hat seinen Schwerpunkt in der Entwicklung, Herstellung und Verkauf von elektronischen Komponenten. Inzwischen ist KOA einer der führenden Hersteller im Bereich der Passiven Bauelemente und ist weltweit unter den TOP 3 Widerstandsherstellern gereiht.
Das Headquarter befindet sich in Japan, Verkaufsstellen in Deutschland, USA, Thailand und Singapur. Die Produktion findet in Werken in Japan, Malaysia, China und Taiwan statt.
Das Unternehmen ist nach ISO 9001, ISO/TS16949, sowie ISO14001 zertifiziert.
Der Fokus von KOA liegt im Bereich der Widerstände. Die Bandbreite umfasst Dickfilm-Widerstände für die Anwendungsbereiche High Power, Anti-Surge, High Voltage, Low Ohm, Anti Sulfur, Embedded und High Precision. Eine immer wichtigere Rolle spielen Dünnfilm- und Strommeß-Widerstände (Shunt-Widerstände). Darüber hinaus führt KOA noch LTCC Substrate, Sicherungen, Varistoren, Induktivitäten Netzwerke und Sensoren.
Sie möchten gerne mehr über KOA in Erfahrung bringen? Oder Sie benötigen Datenblätter, Freigabemuster oder Beratung?
Zögern Sie nicht, uns zu kontaktieren. Wir stehen gerne für nähere Auskunft bereit.
