Die geometrische Charakteristik und Qualität der Oberfläche spielen eine ausschlaggebende Rolle in Bezug auf die Funktionalität eines Kühlkörpers für elektronische Komponenten.



Um Kühlkörper für niedrige und mittlere Leistungen zu produzieren werden meist Aluminiumprofile verwendet. Diese Profile entsprechen Maßtoleranzen gemäß internationalen Standards, z.B. UNI EN 755-9.

Priatherm Definition der Dimensionen A, B, C, E, H

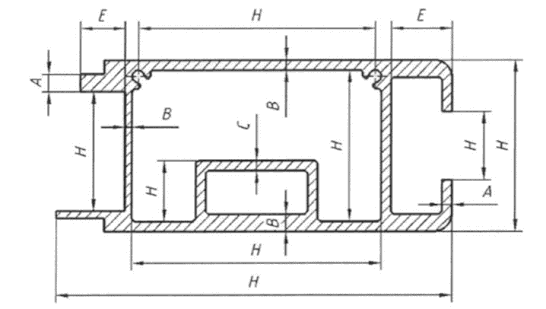

Abb. 1: Definition der Dimensionen A, B, C, E, H
Priatherm Toleranzen Fest- und Hohlkörper

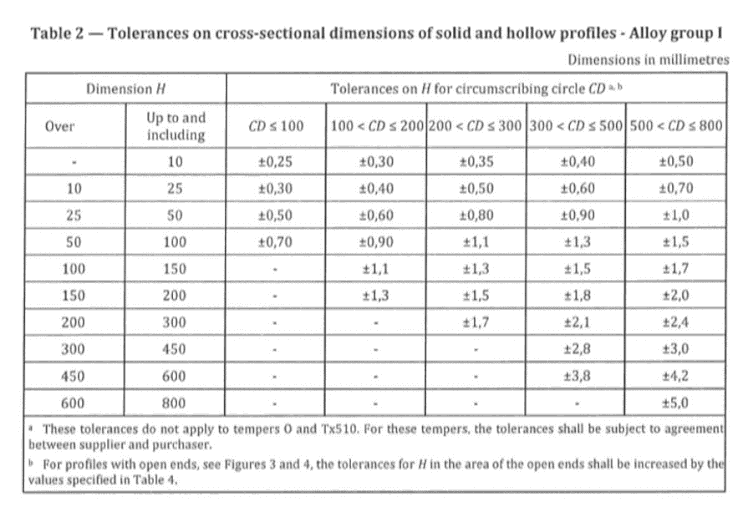

Abb. 2.: Toleranzen Fest- und Hohlkörper
Priatherm Aufschlüsselung

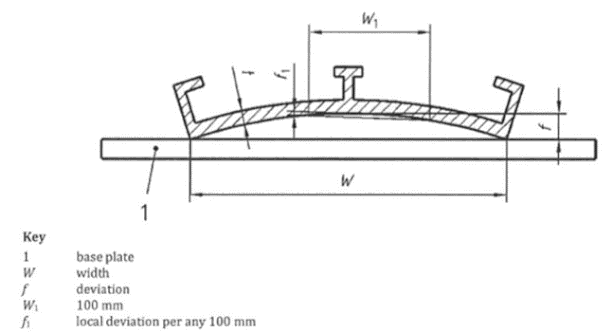

Abb. 3: Aufschlüsselung
Priatherm konvexe und konkave Toleranzen

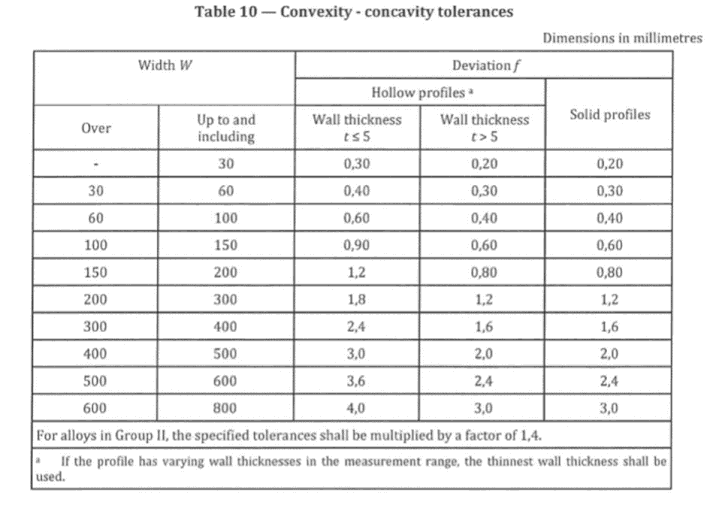

Abb. 4: Konvexe und konkave Toleranzen

Oft entsprechen die durch die Pressung möglichen Maßtoleranzen nicht den technischen Anforderungen. Beispielsweise ist die Schnittstellenoberfläche zu grob für die Verbindung der Komponenten oder die Abmessungen sind nicht präzise genug für eine sachgemäße Montage auf den anderen Bestandteilen der Applikation.

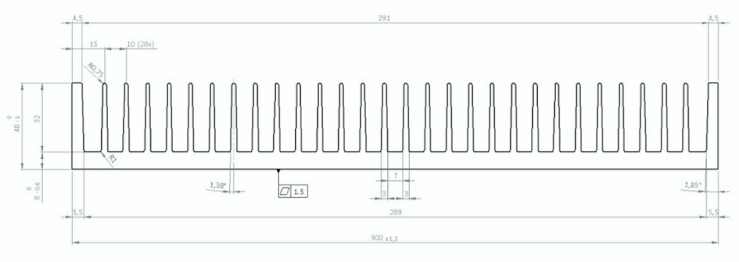

Priatherm Abmessungen

Hochleistungs-Kühlkörper werden mit anderen Produktionsprozessen hergestellt, wie Lötschweißung oder montierten Profilen. Jedoch auch halbfertige Produkte können nicht passende Maßtoleranzen und Oberflächenbeschaffenheit haben.



Um die geforderten Eigenschaften zu erreichen, inklusive möglicher Bohrungen zur Befestigung des Kühlkörpers, müssen die mechanische Bearbeitung der elektronischen Bauteile, Maßteile oder des anderen Zubehörs ausgelagert werden, meist in CNC-Bearbeitungsbetriebe.

Priatherm maschinelle Bearbeitung

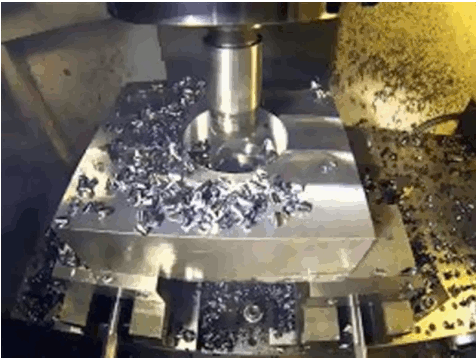

Abb. 6: Maschinelle Bearbeitung

Die maschinelle Bearbeitung wird während der Entwicklungsphase des Kühlkörpers definiert und besteht aus Kundenanforderung und Machbarkeitsbewertung des Design Teams. Die maschinelle Bearbeitung wird in der Fertigungszeichnung gemeinsam mit den Bearbeitungstoleranzen (maximal zulässige Abweichungen) spezifiziert. Es ist wichtig, sowohl Funktionalität als auch Kosten des Stücks im Auge zu behalten.



Für alle Abmessungen, bei denen Toleranzen nicht definiert werden, gelten normalerweise allgemeine, standardisierte Toleranzen. Priatherm bezieht sich hier auf den UNI EN 22768-mK Standard.

Priatherm Toleranzen lineare und winkelige Dimensionen

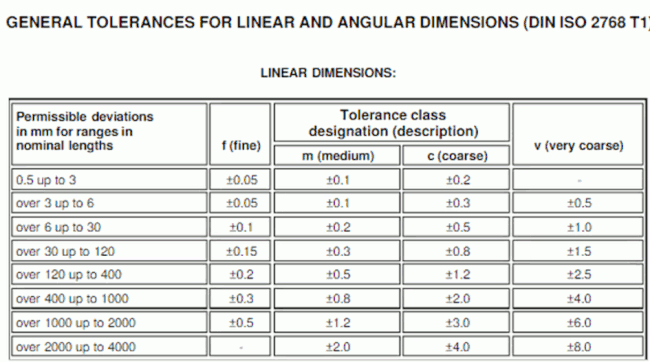

Abb. 7: Toleranzen lineare und winkelige Dimensionen

Das R&D-Team von Priatherm steht seinen Kunden technisch während der Entwicklungsphase zur Seite, evaluiert die Kundenbedürfnisse und erarbeitet ein optimales Angebot in Bezug auf Machbarkeit und Kosten.
